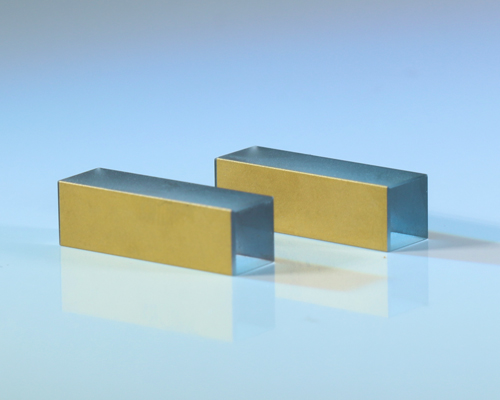

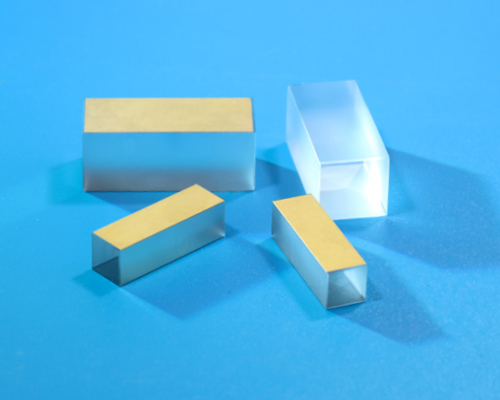

BBO – 電気光学結晶 – カスタマイズされた製品
BBO 電気光学結晶。化学式 BaB 2 O 4のメタホウ酸バリウム結晶としても知られています。これは、優れた全体的な性能を備えた電気光学的かつ非線形結晶です。
次のような関連分野で幅広い用途があります。
Nd:YAG レーザーの第 3、第 4、および第 5 高調波 (それぞれ 355nm、266nm、および 213nm)
Ti:サファイアアンプの第2高調波、第3高調波（400nm、266.7nm）など
BBO 電気光学結晶は、非常に広い透過範囲、非常に低い吸収係数、および弱い圧電リンギング効果を備えています。
BBO 電気光学結晶と比較すると、次のような特徴があります。
より高い消光比
位相整合角が大きい
より高い損傷耐性閾値
広帯域温度マッチング
優れた光学均一性
これらは、特に多くの用途がある Nd:YAG レーザーの三重項周波数におけるレーザー出力の安定性の向上に役立ちます。
BBO 電気光学結晶は次の分野でも使用できます。
OPO 構成
光パラメトリック発振器
近赤外線から深紫外線までの電気光学アプリケーション
特徴
優れた物性
適切な機械的特性
温度帯域幅約 55°C
高い光学均一性
透過範囲190nm～3500nm
位相整合範囲は6nm～3500nm
注記：
10,000円は内金であり、商品の最終価格ではございません。 必要な場合は価格をお問い合わせください。
水晶の仕様
| 寸法許容差 | （W±0.1mm）×（H±0.1mm）×（L±0.2mm） |
| 角度許容差 | Δθ<0.5°、Δφ<0.5° |
| 表面仕上げ | 20/10 SD/D |
| クリアアパーチャ | >90% 中心 |
| 平面度 | <λ/8@633nm |
| 波面の歪み | <λ/4@633nm |
| 平行度 | <20” |
| 直角度 | <5分 |
| 面取り | <0.1mm @45° |
結晶の物性
| 財産 | 価値 |
| 化学式 | BaB2O4 _ _ _ |
| 結晶構造 | 三角 3m |
| 格子定数 | a=b=12.532Å、c=12.717Å、Z=6 |
| 質量密度 | 3.85g/ cm3 |
| モース硬度 | 4 |
| 融点 | 約1095℃ |
| 熱伝導率 | 1.2 W/m/K (⊥c); 1.6W/m/K(//c) |
| 熱膨張係数 | α:4×10 -6 /K; c:36×10 -6 /K |
| 複屈折 | ネガティブ一軸 |
結晶の光学特性
| 送信範囲 | 196～2200nm | ||
| 屈折率 | @1064nm | 1.6551(いいえ） | 1.5425(n e ) |
| @532nm | 1.6749(いいえ) | 1.555(n e ) | |
| @266nm | 1.75711(いいえ) | 1.6146(n e ) | |
| セルマイヤー方程式 | n o 2 =2.7359+0.01878/(λ 2 -0.01822)-0.01354λ 2 | ||
| n e 2 =2.3753+0.01224/(λ 2 -0.01667)-0.01516λ 2 | |||
| 熱光学係数（10 -6 /℃） | dn o /dT=-9.3 dn e /dT=-16.6 | ||
| 吸収係数 | a<0.1%/cm@1064nm <𝜆∕8@633nm |
||
| 半波電圧 | 48kv(1064nm) | ||
| 電気光学係数 | r 11 =2.7pm/V、r 21、r 31 <0.1r 11 | ||
| 損傷閾値 @1064nm | 5GW/cm 2 (10ns） ； 10GW/cm 2 (1.3ns) | ||
| 損傷閾値 @532nm | 1GW/cm 2 (10ns） ； 7GW/cm 2 (250ps) | ||
| 熱膨張係数 | 𝑎:4×10 -6 /K、c:36×10 -6 /K | ||
| 複屈折 | 一軸性負結晶 | ||

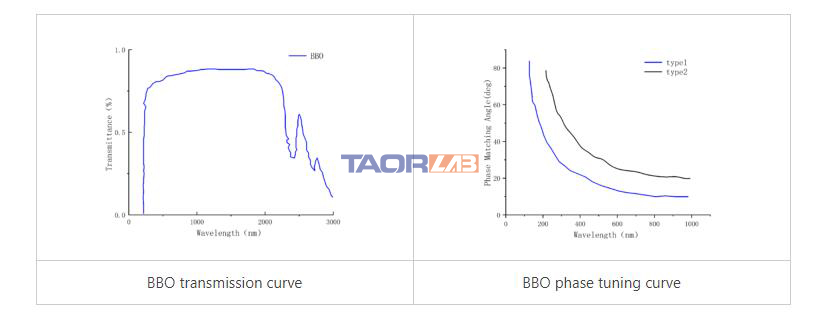

スペクトラム
.jpg)
