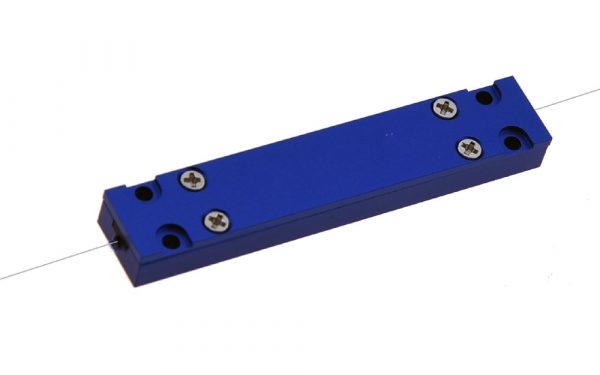

1064/1080/1550/2000nm クラッドパワーストリッパーおよびモードフィールドアダプター MFA
高出力ファイバーレーザーやファイバー増幅器では、ポンプ光と信号光がドープされたファイバー内でエネルギー交換を受けます。ポンプは弱まり、信号は強化されます。ポンプエネルギーは完全には吸収できず、常にいくらかの残留物が残ります。二重パッケージになります。エネルギーは光ファイバーの外側クラッドを通して伝送されます (793nm、808nm、915nm、940nm、976nm など)。エネルギーのこの部分は多くの場合不必要であり、後続のデバイスに損傷を与える可能性があります。 「クラッド電力ストリッパー（CPS）の使用が効果的です。」クラッド内の残留ポンプと内側クラッドから返される反射信号光さえも除去され、コア内を伝送される信号光が良好に維持されます。 、信号光パワーとビーム品質係数 (M2) を含みます。
モード フィールド アダプター (MFA) が、モード フィールド直径 (MFD) と開口数 (NA) が異なる 2 本の光ファイバーを接続すると、接続点での基本モード信号の通過速度を最大化できます。2 つの CPS&MFA 機能を組み合わせることができます。機器を一体化して溶接ロスを削減し、製品サイズのスペースを削減します。
注記：
10,000円は内金であり、商品の最終価格ではございません。 必要な場合は価格をお問い合わせください。
製品仕様
| パラメータ | 単位 | 値 |
| 信号波長 | nm |
1064/1080/1550/2000
|
| ポンプ波長範囲 | nm | 780-1000nm |
| クラッディングのフォトストリッピング能力 (最小) | dB | 18-20 |
| 入力および出力ファイバーの種類 | / |
See the table below for details
|
| 最小挿入損失 | dB | 0.2 |
| 最大挿入損失 | dB | 0.7 |
| 剥離力 | W | 10,20,50 |
| ファイバーの長さ | m | 1 or other |
| パッケージサイズ | mm |
80X12X8 100X15X10
|
| 動作温度 | ℃ | 0～+50 |
| 保管温度 | ℃ | -20～+75 |
*温度測定環境は25℃です。
*ファイバー偏波維持型および非偏波維持型はオプションです。
.jpg)
1.0um パフォーマンスパラメータインデックス@フォワード送信
| 動作波長 | 入力ファイバー | 出力ファイバー | 信号光損失(dB) | 最小剥離効率 | 最大剥離パワー |
| 1020-1080 |
Hi1060 or 6/125 DC
|
10/125 DC | ≤0.3 | 20dB | 30W |
| 1020-1080 | 15/130 DC | ≤0.3 | 20dB | 30W | |
| 1020-1080 | 20/125 DC | ≤0.3 | 20dB | 30W | |
| 1020-1080 | 25/250 DC | ≤0.5 | 20dB | 30W | |
| 1020-1080 | 30/250 DC | ≤0.5 | 20dB | 30W | |
| 1020-1080 | 20/400 DC | ≤0.5 | 18dB | 100W | |
| 1020-1080 |
10/125 DC or SC
|
15/130 DC | ≤0.5 | 20dB | 30W |
| 1020-1080 | 20/125 DC | ≤0.5 | 20dB | 30W | |
| 1020-1080 | 25/250 DC | ≤0.5 | 20dB | 50W | |
| 1020-1080 | 30/250 DC | ≤0.5 | 20dB | 100W | |
| 1020-1080 | 20/400 DC | ≤0.5 | 18dB | 100W |
1.5um パフォーマンスパラメータインデックス@フォワード送信
| 動作波長 | 入力ファイバー | 出力ファイバー | 信号光損失(dB) | 最小剥離効率 | 最大剥離パワー |
| 1530-1570 | SMF-28e | SMF-GDF-1550 | ≤0.5 | 20dB | 30W |
| 1530-1570 | SMF-GDF-1550 | 12/130um,NA0.20/0.46 | ≤0.5 | 20dB | 30W |
| 1530-1570 | 12/130um,NA0.20/0.46 | 25/300um,NA0.09/0.46 | ≤0.5 | 20dB | 30W |
2.0um パフォーマンスパラメータインデックス@フォワード送信
| 動作波長 | 入力ファイバー | 出力ファイバー | 信号光損失(dB) | 最小剥離効率 | 最大剥離パワー |
| 1950-2050 | SM1950 | 10/130um,NA0.15/0.46 | ≤0.5 | 20dB | 30W |
| 1950-2050 | 10/130um,NA0.15/0.46 | 25/250um,NA0.09/0.46 | ≤0.5 | 20dB | 30W |
1.0um パフォーマンスパラメータインデックス@逆方向送信
| 動作波長 | 入力ファイバー | 出力ファイバー | 信号光損失(dB) | 最小剥離効率 | 最大剥離パワー |
| 1020-1080 | 10/125 DC |
Hi1060 or 6/125 DC
|
≤0.5 | 20dB | 30W |
| 1020-1080 | 15/130 DC | ≤0.5 | 20dB | 30W | |
| 1020-1080 | 20/125 DC | ≤0.5 | 20dB | 30W | |
| 1020-1080 | 25/250 DC | ≤0.7 | 20dB | 30W | |
| 1020-1080 | 30/250 DC | ≤0.7 | 20dB | 30W | |
| 1020-1080 | 20/400 DC | ≤0.7 | 18dB | 50W | |
| 1020-1080 | 15/130 DC |
10/125 DC or SC
|
≤0.5 | 20dB | 30W |
| 1020-1080 | 20/125 DC | ≤0.5 | 20dB | 30W | |
| 1020-1080 | 25/250 DC | ≤0.7 | 20dB | 50W | |
| 1020-1080 | 30/250 DC | ≤0.7 | 20dB | 50W | |
| 1020-1080 | 20/400 DC | ≤0.7 | 18dB | 50W |
1.5um パフォーマンスパラメータインデックス@逆方向送信
| 動作波長 | 入力ファイバー | 出力ファイバー | 信号光損失(dB) | 最小剥離効率 | 最大剥離パワー |
| 1530-1570 | SMF-GDF-1550 | SMF-28e | ≤0.5 | 20dB | 10W |
| 1530-1570 | 12/130µm,NA0.20/0.46 | SMF-GDF-1550 | ≤0.5 | 20dB | 10W |
| 1530-1570 | 25/300µm,NA0.09/0.46 | 12/130um,NA0.20/0.46 | ≤0.5 | 20dB | 10W |
2um パフォーマンスパラメータインデックス@逆方向送信
| 動作波長 | 入力ファイバー | 出力ファイバー | 信号光損失(dB) | 最小剥離効率 | 最大剥離パワー |
| 1950-2050 | 10/130µm,NA0.15/0.46 | SM1950 | ≤0.5 | 20dB | 20W |
| 1950-2050 | 25/250µm,NA0.09/0.46 | 10/130um,NA0.15/0.46 | ≤0.5 | 20dB | 50W |
パッケージの寸法
| パッケージタイプ | P1 | P2 | P3 | P4 |
| サイズ(mm) | Ф4.0×60 | 65x12x7 | 80x12x8 | 100x15x10 |
.jpg)
.jpg)
.jpg)
.jpg)
モデル情報
|
TLCPS&MFA
|
① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ |
| ポンプ波長 | 信号波長 | 信号の方向 | ストリッピングパワー | 入力ファイバー | 出力ファイバー | パッケージタイプ | ファイバーの長さ | |
| 793=793nm 915=915nm 976=976nm S=other |
1064=1064nm 1550=1550nm 2000=2000nm S=other |
F=forward B=backwards |
020=20W 030=30W 050=50W 100=100W S=other |
H1=Hi060 S2=SMF-28e S1=SM1950 10/125DC=10/125DC 20/130DC=20/130DC 30/250DC=30/250DC S=other |
H1=Hi060 S2=SMF-28e S1=SM1950 10/125DC=10/125DC 20/130DC=20/130DC 30/250DC=30/250DC S=other |
1=P1 2=P2 3=P3 |
08=0.8m 10=1.0m 20=2.0m S=other |
*モデルリファレンス: TLCPS&MFA-976-1064-F-030-H1-10/125MDC-3-10
無偏波保持クラッドパワーストリッパー&モードフィールドアダプタ、ポンプ波長976nm、信号波長1064nm、信号光順方向伝送、ストリッピングパワー30W、入力ファイバHi1060、出力ファイバLMA-GDF-10/125-M、80x12x8mmシェル使用 パッケージ、ファイバー長 1 メートル、裸ファイバー。
